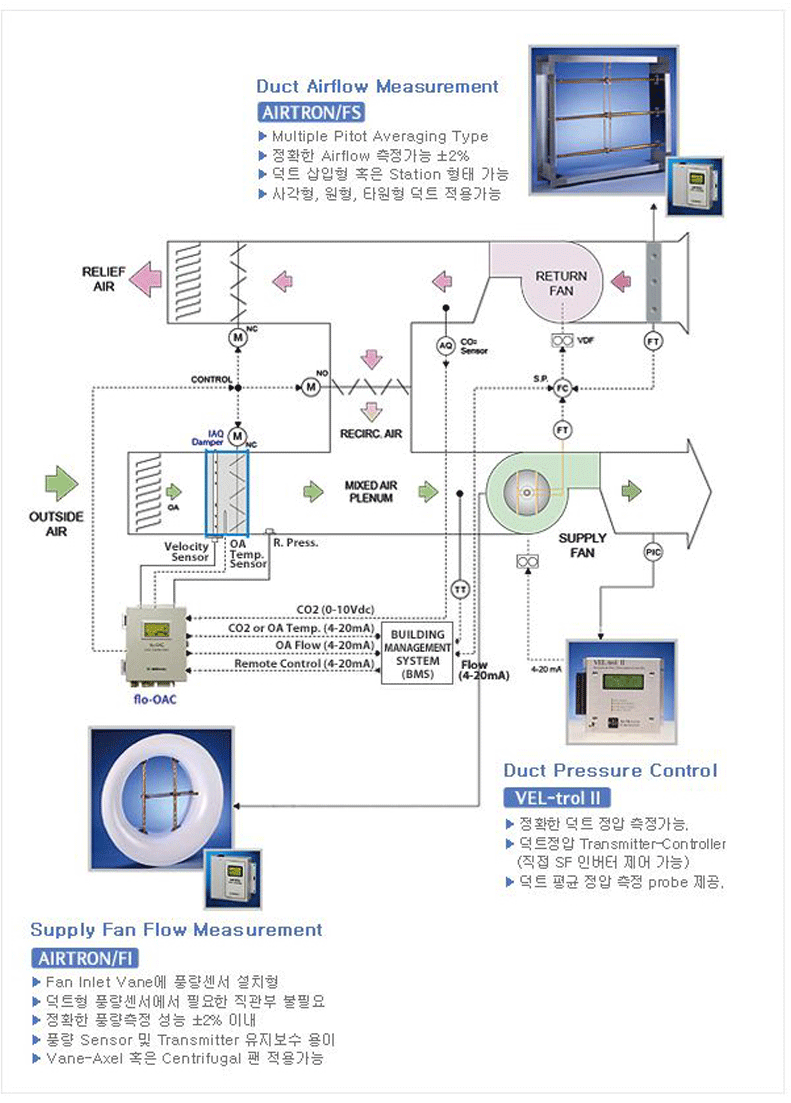

System Configuration
Airflow Measuring Elements

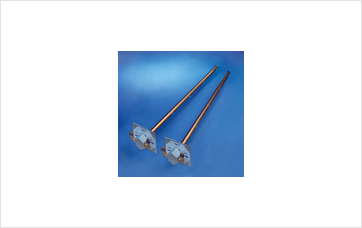

Type FP – Airflow Measuring Probe
- 덕트 삽입식 Multi-Points Airflow Probe
- 사각, 원형 및 타원형 덕트에 설치 가능
- TAB업체의 NPL Pitot와 동일 차압 발생
- 짧은 덕트 직관부(2D)에서도 정확한(2%) 측정 가능

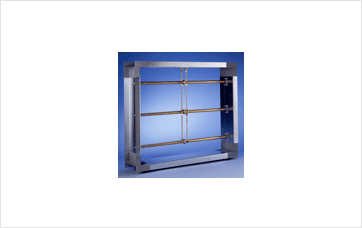

Type FS – Airflow Measuring Station
- 덕트 삽입식 Multi-Points Airflow Probe
- 사각, 원형 및 타원형 덕트에 설치 가능
- TAB업체의 NPL Pitot와 동일 차압 발생
- 짧은 덕트 직관부(2D)에서도 정확한(2%) 측정 가능

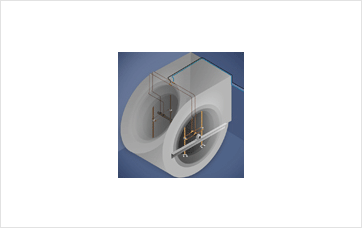

Type FI – Fan Inlet Airflow Traverse Probe
- 덕트 직관부 확보없이 정확한 풍량측정 가능
- 송풍기 인입구에 2개의 센서 Probe를 대칭적으로 설치
- 이중 흡입구 송풍기는 각 인입구에 설치후 평균값 취함
- 설치 작업 및 설치 후 관리가 용이함
Airflow & Pressure Transmitter

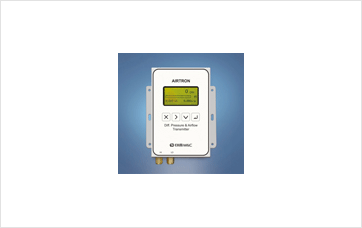

AIRTRON – Airflow Transmitter
본 제품은 미차압센서와 CPU가 내장된 고성능 풍량(Airflow) 측정기로써, 측정 풍량값을 신호 출력 및 Display 합니다. 또한, AUTO-Zeroing 및 자가진단기능이 내장되어 유지관리가 불필요하고 신뢰성있는 제품입니다.
- 측정범위 : 0-6 to 0-50m/s flow range
- 출력신호 : 4-20mA or 0-10Vdc
- 공급전원 : 4-20 Vac/dc
- 측정오차 : 0.5% FS

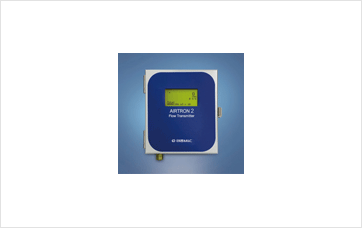

AIR TRON2 – Airflow Transmitter
본 제품은 AIRTRON을 Upgrade한 제품으로 풍량적산기능 추가와 다양한 형태의 신호를 출력할 수 있는 제품입니다.
- 풍량적산 : m³, 10m³, 100m³, 선택가능.
- 출력신호 : 4-20mAdc or 0-10Vdc (순시풍량)
Pulse (적산풍량)
RS-485 Modbus RTU Network

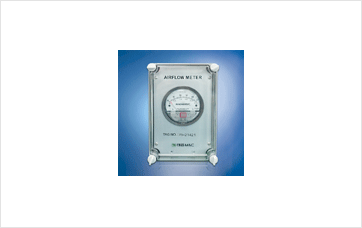

Airflow Meters
덕트 차압 및 풍속 지시계로써, Pitot Sensor에서 측정된 값을 차압, 풍속, 풍량값으로 각각 지시하며, 벽면 혹은 판넬에 설치할 수 있습니다. Dual Scale(유속/차압 혹은 유량/유속)을 동시에 지시하며. 측정범위와 단위는 주문 사양이 가능합니다.
- 풍량단위 : CFM, CFH, CMM, CMH.
- 풍속단위 : FT/Min, FT/Sec, Meter/Sec.
- 차압단위 : mm W.C., Inch W.C.
Controller
Flo-OAC – OA Flow Controller
본 제품은 OA Damper 와 Airflow Controller가 결합된 제품으로, 공조기 외기댐퍼에 설치되어 정확한 최소외기량 및 전외기량 제어가능
- 덕트 직관부 없이도 정확한 측정가능.
- 자동/수동 제어가능
- 외기온도 편차보상기능 내장.

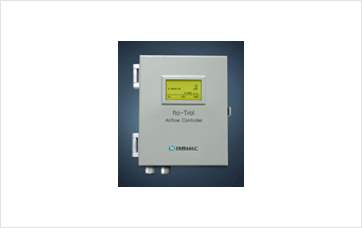

Flo-Trol – Airflow Controller
flo-Trol 은 측정 및 직접 제어를 동시에 수행하는 Transmitter-Controller로써 Stand-Alone으로 Airflow 혹은 Pressure를 직접 제어하면서 BMS와 연동 가능한 제품으로 다양한 공정에 적용 가능합니다.
- 측정범위 : 0-1.25 to 0-250mm H2O (0-5 to 0-50m/s)
- 출력신호 : 4-20mA for remote monitoring
4-20mA for PID controller - 입력신호 : 4-20mA from remote control
- 공급전원 : 24Vac/dc
